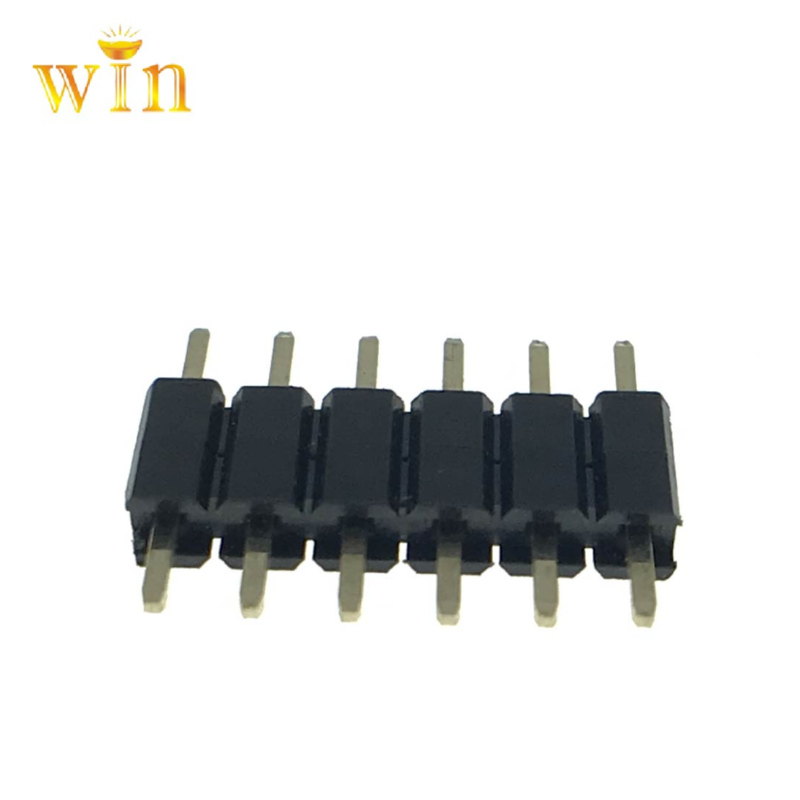

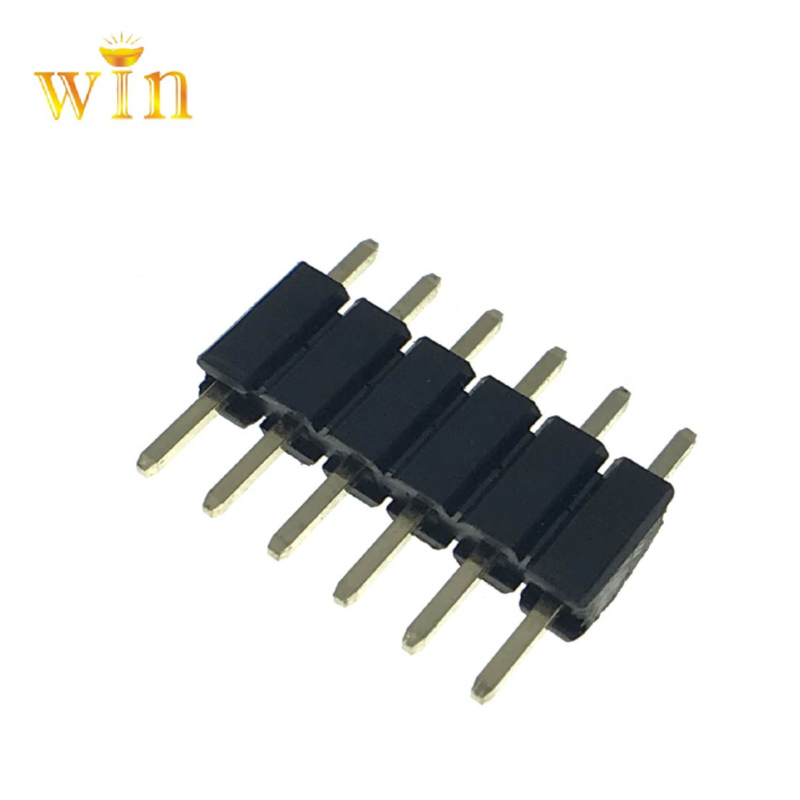

2.54MM (0,1'') Paso PIN HEADER

SPECIFICATION

MATERIALS (contactos): aleación de cobre, oro o estaño (sobreníquel) acabado

MATERIALS (porta): estándar o de alta temperatura de plástico, clasificado a UL94V-0

CURRENT: 3A por contacto

Número máximo VOLTAJE: 800V AC, 500V DC

contact RESISTENCIA: 30mΩmax

INSULATION RESISTENCIA: 1.000 mΩmin

OPERATING TEMPERATURA:-40℃to 105℃

DURABILITY: 300 ciclos de inserción (oro) o 50 ciclos de inserción (TiN)

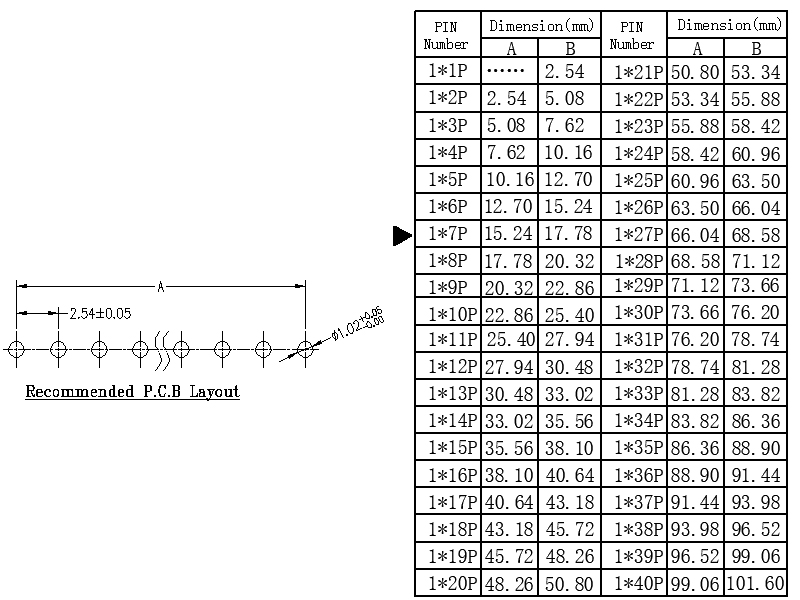

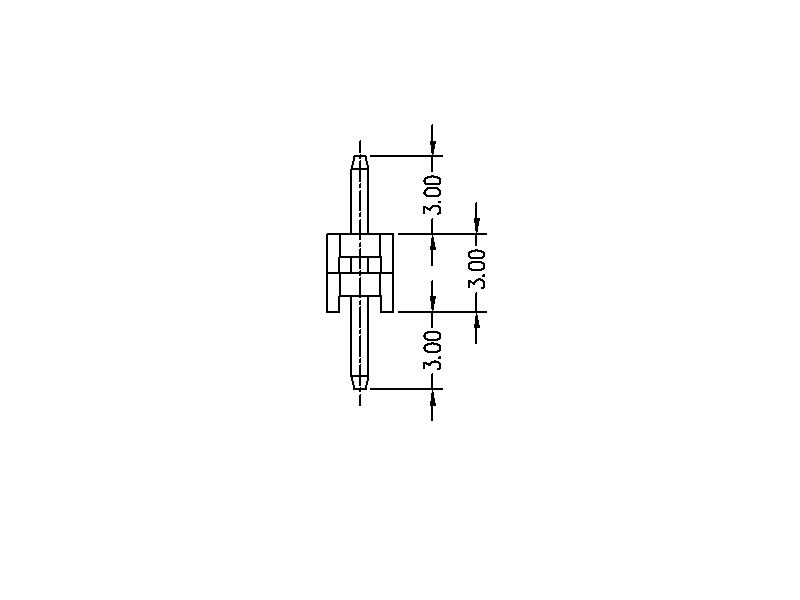

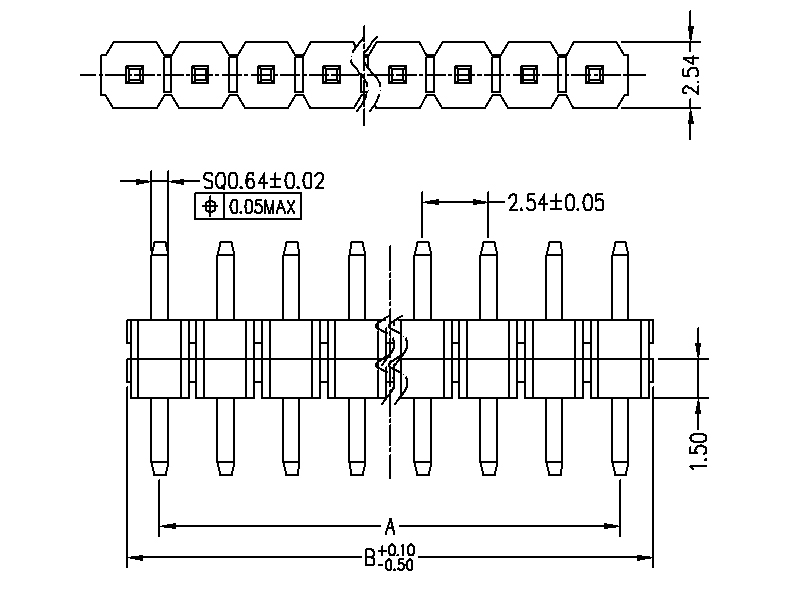

DRAWINGS

¿Qué'? s Patilla

PIN cabecera es un tipo de conector eléctrico. Por lo general abreviado como el pH o la cabecera simple, y tiene la reputación de tipo connectors.This universal de conector se utiliza ampliamente en las placas de circuitos de PCB en la electrónica, aparatos eléctricos, y metros.

¿Qué' s la función de jefe del perno función

\\ liendresis para funcionar como un puente entre los circuitos bloqueados o aislados? en el circuito de placa PCB, y el responsable de la transmisión de corriente o de señal.

¿Qué son HRE modelos de conector macho?

No muchos tipos de conectores macho que se clasifican de acuerdo a los estándares de la industria electrónica para satisfacer las diferentesnecesidad. De acuerdo con el espacio, se puede dividir aproximadamente en 2,54 mm (0,1 in), de 2,0 mm (0,079 pulgadas), 1,27 mm (0,05 in), 1,0 mm (0,04 pulgadas), 0,8 mm (0,03 in). La distancia entre los pines se conoce comúnmente como boca de lobo en la comunidad electrónica. De acuerdo con elnúmero de filas, hay una hilera, de dos hileras, tres filas, etc. De acuerdo con el uso del paquete, hay parches SMT (Surface \\ versión tecnologíanmount) y el enchufein DIP (pin a través de dispositivos de agujero),-entre ellos, conectores macho SMT se pueden dividir en cabecera pin horizontal y la cabecera pasador vertical, y los tipos DIP se pueden dividir en cabecera pin inserción directa y flexión pines de inserción. Además de eso, se dividió en tres tipos según su método de instalación, 180 ° instalación está representado por-S , 90 ° instalación está representado por"W", y la instalación SMT está representado por"T".""

¿Qué39; s el rango de aplicación de pines&#
